コイルスプリング選択

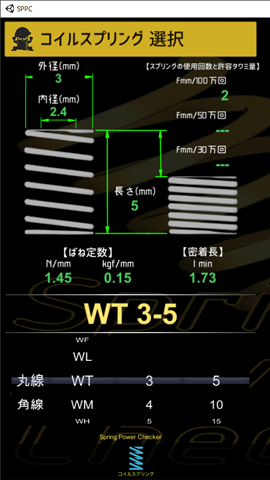

この画面は、使用するコイルスプリングを選択する画面です。
スプリング情報表示部と、スプリング選択部の2つで構成されています。
表示されるデータは株式会社ミスミの規格に準拠しています。
画面下にあるピッカーを上下にドラッグ＆ドトップでスクロールすると項目が変更され、「線種」「形式」「スプリングの外径」「スプリングの自由長」の組合わせでスプリングの規格が選定されます。

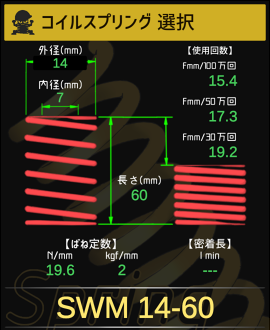

スプリング規格が変更される度に、その規格の仕様が表示されます。
| 表示項目の詳細 | |
|---|---|
| 外径(mm) | スプリングの外径が表示されます。 |
| 内径(mm) | スプリングの内径が表示されます。 |
| 長さ(mm) | スプリングの自由長が表示されます。 |
| 使用回数毎の許容タワミ量 | 使用回数（100万回、50万回、30万回）ごとに許容されているタワミ量が表示されます。 |
| ばね定数 | ばね定数がN/mmとkgf/mmの2種類で表示されます。 |
| 密着長 | スプリング線が密着するまで 「たわんだ」 時の長さが表示されます。丸線のスプリングのみ表示されます。角線はカタログに記載がないので表示されません。 |
スプリングの選定が終わった後に、「コイルスプリング圧力計算画面」に必要な数値を入力して圧力計算を行います。
