ガススプリング簡易圧力計算

ガススプリングの簡易的な圧力計算をする画面です。

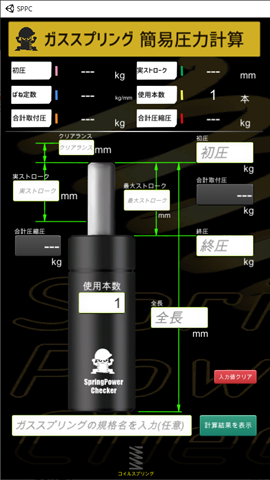

画面上部の「計算結果表示部」と、画面下部の「数値入力部」の2つで構成されています。

ガススプリングについてもコイルスプリングと同様に圧力計算及びスプリング線図の作成が可能ですが、多岐にわたるメーカーと製品に対応するため、簡易な圧力計算のみとなっています。
そのため、使用するガススプリングの仕様をメーカーのカタログで確認し、ガススプリングの「初圧」「終圧」「全長」「最大ストローク量」を事前に確認しておく必要があります。

１．数値を入力

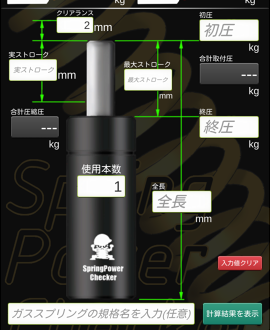

「数値入力部」に圧力計算に必要な数値を入力します。
項目を入力していくと随時計算が行われ「計算結果表示部」に表示されます。
「入力値をクリア」ボタンをタップすると、全ての値がクリアされ、最初の状態に戻ります。

2．計算結果確認

入力された数値を基に計算された結果が「計算結果表示部」に表示されます。

５．計算結果表示・スプリング線図作成

計算結果の一覧表示とスプリング線図の作成を行います。
画面右下の「計算結果を表示」ボタンをタップします。

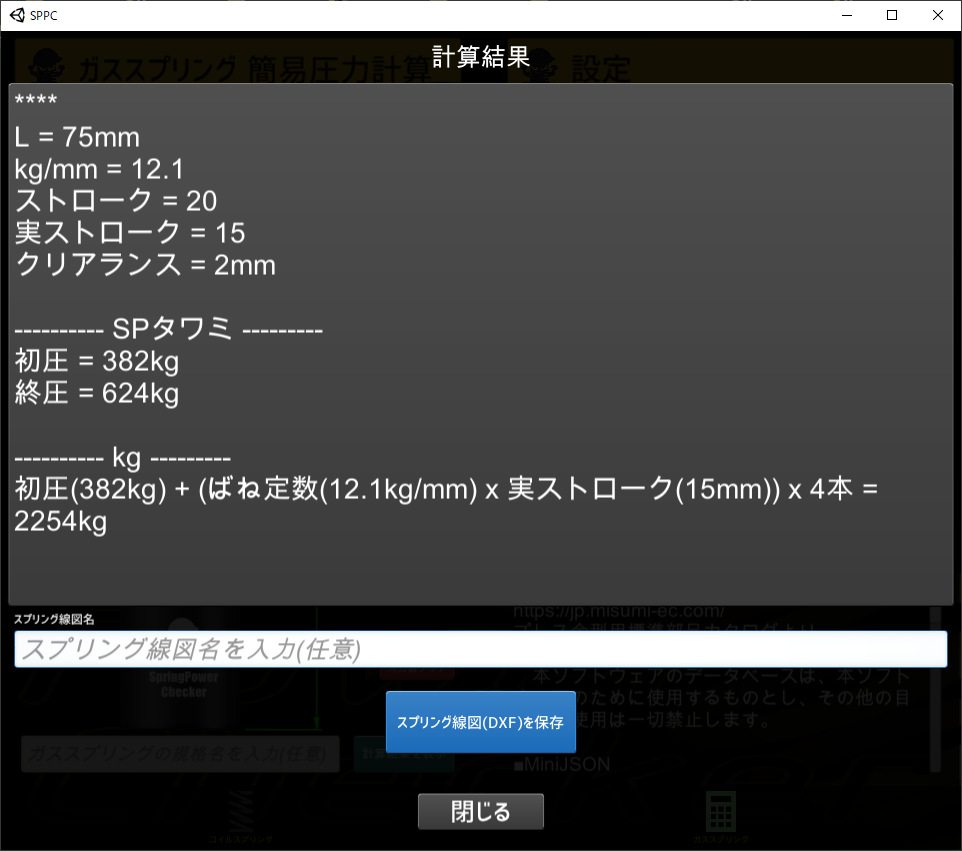

計算結果が一覧で表示されます。

「スプリング線図（DXF）を保存」ボタンをクリックします。
