Spring Power Checker について

はじめに

Unity版SpringPowerCheckerは、当初スマートフォン向けアプリとして開発したものですが、
iOS向けにしてもAndroid向けにしても、アプリを公開し続けるための手間がかり、めんどくs... 維持管理が大変なため、 スマートフォン向けに開発したものをWindowsOS向けに無理やりビルドしたものです。

このため、操作方法がスマートフォン向けアプリに近いものになっています。
このWebサイトもスマホ向けに作ったものを流用しているので、スマホに最適化されている気がします。

ダウンロードしてみる

ダウンロードしたzipファイルを適当なフォルダに解凍して、「SPPC.exe」を実行すれば動くと思います。

Spring Power Checker(以下 SPPC)は、プレス金型の設計に必要なコイルスプリングの選定と圧力計算を支援するアプリです。

ほとんどの設計者はカタログを元に電卓を使ってスプリングの選択や計算をし、その結果をメモするか そのままCAD上に入力していると思います。
結果をすぐにCAD上に入力してしまえば問題ないのですが、私のように横着者は、とりあえずメモして「あとでやればいいや」などと考え、必要になったときそのメモがどこかに行ってしまい、あっちこっち探しまわったりごみ箱をあさったり・・・

結局 もう一度やり直し なんて事を経験している方も少なくないと思います。
プログレなんかでそんな事してたら・・・・・・・・・

SPPCは、「株式会社ミスミ」のコイルスプリングの規格情報をデータベースとして持っているため、ミスミのカタログやWebサイトを見ることなく、スプリングを選定することができます。

さらに、

・加工する材料の厚み
・加工する長さ（=トリムラインの長さ）
・使用する本数
などを入力すれば、必要な数値が自動で計算されます。

そして、計算結果を基にDXF形式のスプリング線図としてファイルに出力することが可能です。

当然 私も使っていますが、強い味方になってくれてます。

by kee

概要

SpringPowerCheckerの機能構成

SpringPowerCheckerは以下の機能を持っています。

　・コイルスプリングの選択＋スプリング圧力計算

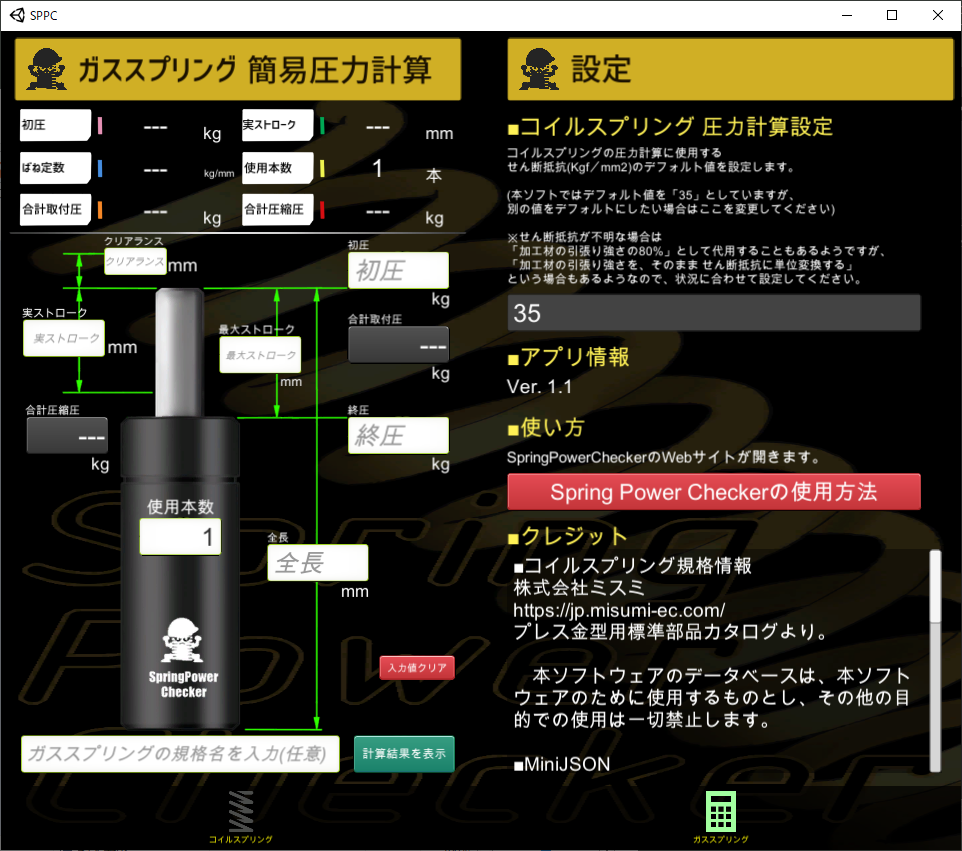

　・ガススプリングの簡易圧力計算
　・計算結果を基にDXF形式のスプリング線図ファイルを作成

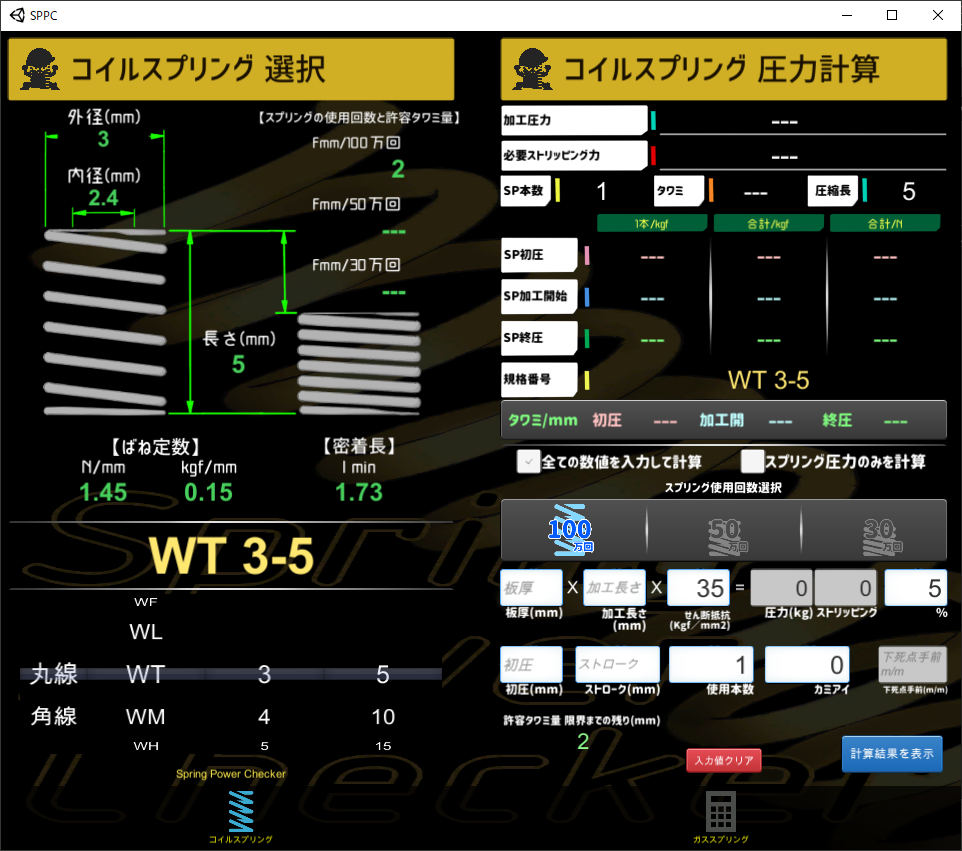

SpringPowerCheckerの画面構成

SpringPowerCheckerは以下の4つの画面で構成されています。

画面を切り替えるには、画面下部のタブバーにあるボタンをタップするか、画面を左右にドラッグ＆ドロップですることで切り替えることが可能です。

↓タブバー

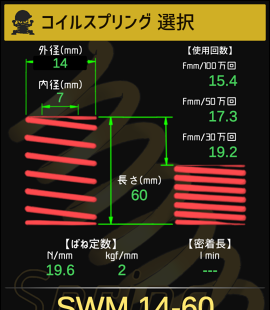

「コイルスプリング選択」画面と「コイルスプリング圧力計算」画面には関連性があり、
「コイルスプリング選択」画面で選択したスプリングのデータが「コイルスプリング圧力計算」画面に引き継がれます。
コイルスプリングの圧力計算をする場合は、これら二つの画面を行き来しながら使用することになります。
