コイルスプリング選択

はじめに

設定」画面でスプリング線図を送信する為の宛先となるメールアドレスを設定しておいてください。



この画面は、使用するコイルスプリングを選択する画面です。
スプリング情報表示部と、スプリング選択部の2つで構成されています。
表示されるデータは株式会社ミスミの規格に準拠しています。

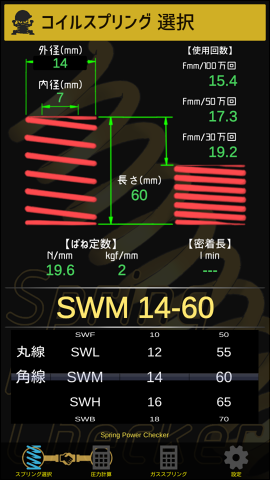

画面下にあるピッカーを上下にスクロールすると項目が変更され、「線種」「形式」「スプリングの外径」「スプリングの自由長」の組合わせでスプリングの規格が選定されます。


スプリング規格が変更される度に、その規格の仕様が表示されます。

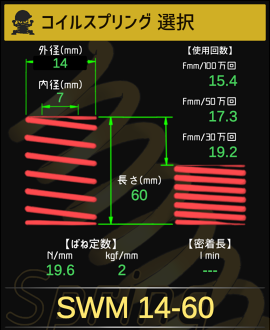

表示項目の詳細
外径(mm) スプリングの外径が表示されます
内径(mm) スプリングの内径が表示されます
長さ(mm) スプリングの自由長が表示されます
使用回数毎の許容タワミ量 使用回数(100万回、50万回、30万回)によって許容されているタワミ量が表示されます
ばね定数 ばね定数がN/mmとkgf/mmの2種類で表示されます。
密着長 スプリング線が密着するまで たわんだ 時の長さが表示されます。

スプリングを選定が終わった後に、画面下部のタブバーで「圧力計算」をタップし、「コイルスプリング圧力計算画面」に移動して圧力計算を行います。
